类图中的聚合关系(aggregation)和组合关系(composition)比较

前言

在画类图时,空心菱形(聚合关系)和实心菱形(组合关系)两者分别在什么场景下使用?由于两者概念有些相近,相信搞混的人还是存在的。本文通过类图对比来说明两者的根本区别。

X先生的回答

  • 空心菱形代表has - a 即持有/拥有的意思
  • 实心菱形代表part - of 即 ~的一部分的意思

所以,人拥有车用空心菱形表示,轮胎是车的一部分用实心菱形表示。如下图所示

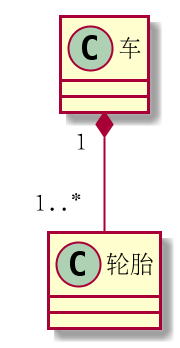

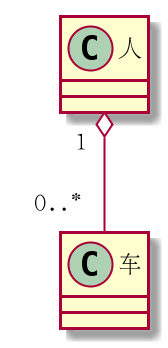

人-车 车-轮胎

通过has - apart - of 来理解可能就是容易搞混的原因了。

正确的意思

首先, 菱形代表的意思就是全体 - 部分的关系。也就是说不管实心还是空心,都代表全体 - 部分 / part - of 的含义。

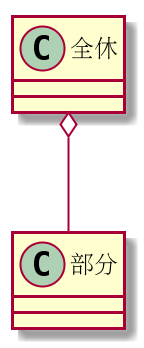

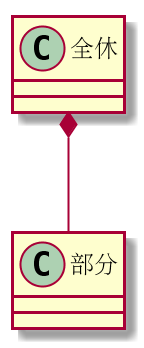

聚合关系 组合关系
  • 空心,全体和部分的连接可以是宽松的,全体和部分可以相互脱离独立存在。
  • 实心,全体和部分的连接是强关联

空心菱形(聚合关系)的准确含义

在UML1.3时代,空心菱形被称为共有聚合。即 多个全体的实例,可以共同拥有1个部分的实例 的意思。
全体和部分的连接可以是宽松的,全体和部分可以相互脱离独立存在。
UML2起叫虽然称之为聚合,但本身的含义并未改变。

例如: 图形拥有样式,可以把这个认为是全体 - 部分 关系
– 1个样式实例,可以被多个图形实例所拥有
图形实例也可以不拥有样式
样式实例也可以脱离图形

聚合-图形

实心菱形(组合关系)的准确含义

和聚合关系不同,实心菱形里的部分不能被全体所拥有。
1个部分实例只能被唯一1个全体实例所持有
且可以认为部分全体拥有一个共同的生存周期,当全体被删除,部分也被连带删除。
但,在全体删除前移除部分,是可以免去连带删除全体

例如: 轮胎,也可以认为是全体 - 部分 关系
– 1个轮胎实例,只能被1个实例拥有
报废时,轮胎也跟着报废
– 在报废前,可以将轮胎拆除,转移到别的

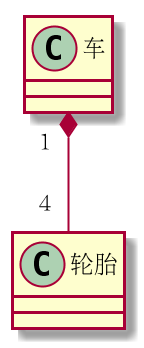

组合关系-车
