简介

本文主要介绍如何通过pyplot来绘制函数图。主要绘制函数如下：
– 一元一次函数
– 一元二次函数
– 指数函数
– 自然对数函数
– 正弦函数

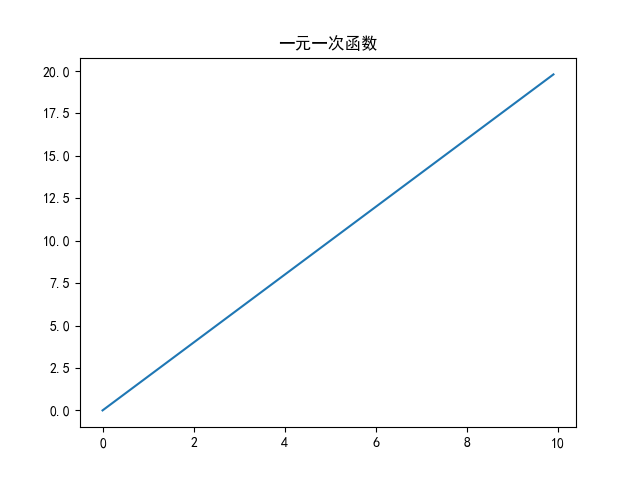

一元一次函数

效果图

代码

import matplotlib.pyplot as plt
import numpy as np

x = np.arange(0, 10, 0.1)

y = x * 2

plt.title("一元一次函数")
plt.plot(x, y)

plt.show()

一元二次函数

效果图

代码

import matplotlib.pyplot as plt
import numpy as np

x = np.arange(-10, 10, 0.1)

y = x**2 + 2*x + 1

plt.title("一元二次函数")
plt.plot(x, y)
plt.show()

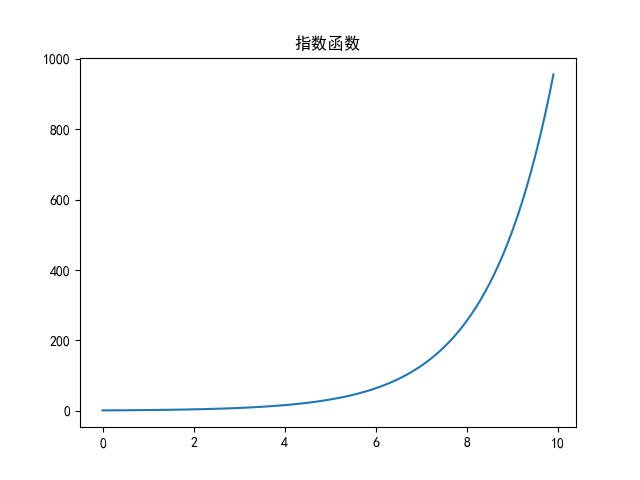

指数函数

效果图

代码

import matplotlib.pyplot as plt
import numpy as np
import math

x = np.arange(0, 10, 0.1)

y = 2**x

plt.title("指数函数")
plt.plot(x, y)
plt.show()

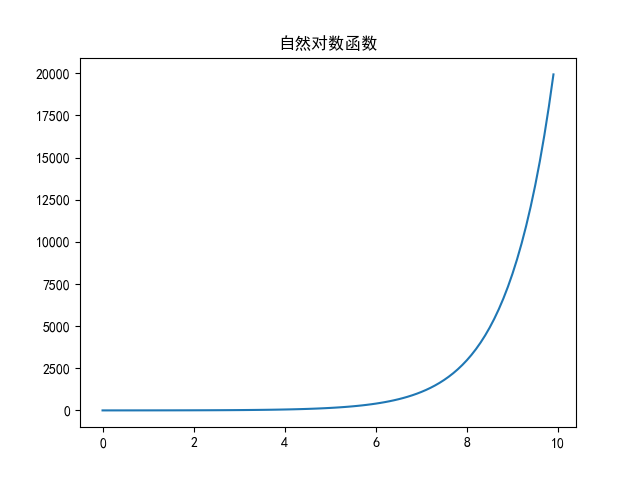

自然对数函数

效果图

代码

import matplotlib.pyplot as plt
import numpy as np
import math

x = np.arange(0, 10, 0.1)

e = math.e

y = e**x

plt.title("自然对数函数")
plt.plot(x, y)
plt.show()

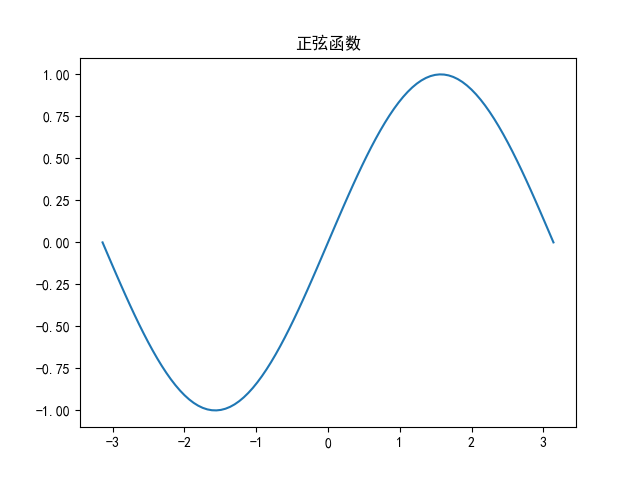

正弦函数

效果图

代码

import matplotlib.pyplot as plt
import numpy as np

# linspace 第一个参数序列起始值, 第二个参数序列结束值,第三个参数为样本数默认50
x = np.linspace(-np.pi, np.pi, 100)

y = np.sin(x)

plt.title("正弦函数")
plt.plot(x, y)
plt.show()

源码

https://github.com/cangyan/TAV/tree/master/00021_PYTHON_PLOT

中文乱码问题

参考文章 ubuntu下解决matplotlib生成图片中文乱码
